Podłączenie dwóch lamp do jednego kabla może oznaczać kilka różnych układów. W praktyce chodzi albo o zasilenie dwóch opraw z jednego obwodu oświetleniowego, albo o wykorzystanie jednego miejsca doprowadzenia przewodów do sterowania dwiema lampami. To nie jest to samo. Różnica decyduje o sposobie połączenia i o tym, czy obie oprawy będą działały razem, czy osobno.
W domach i mieszkaniach najczęściej spotyka się układ, w którym z sufitu lub ze ściany wychodzi jeden przewód zasilający dla jednego punktu świetlnego. Gdy pojawia się potrzeba dołożenia drugiej lampy, kluczowe staje się ustalenie liczby żył, ich funkcji oraz miejsca, w którym można bezpiecznie rozdzielić zasilanie. Samo stwierdzenie, że „jest jeden kabel”, niewiele jeszcze mówi.
Zakres zagadnienia i typowe warianty połączenia dwóch lamp do jednego kabla
Określenie „jeden kabel” bywa używane potocznie. Może oznaczać jeden przewód wychodzący z sufitu, jeden obwód zabezpieczony wspólnym bezpiecznikiem albo jeden przewód doprowadzony do łącznika. Każdy z tych przypadków daje inne możliwości. W nowej instalacji często dostępne są trzy żyły: fazowa, neutralna i ochronna. W starszych układach układ żył bywa mniej czytelny, a to od razu ogranicza zakres przeróbek.
Trzeba też odróżnić jeden obwód zasilający od jednego punktu sterowania. Dwie lampy mogą być zasilane z tego samego obwodu, ale uruchamiane jednym klawiszem albo dwoma niezależnymi klawiszami. W wielu pomieszczeniach sprawdza się wspólne załączanie obu opraw, bo instalacja pozostaje prosta. W salonie z żyrandolem i dodatkowym kinkietem częściej pojawia się potrzeba osobnego sterowania.
Najprostszy wariant polega na tym, że dwie lampy włączają się jednocześnie. Wtedy przewód fazowy po łączniku rozdziela się na obie oprawy, a przewody neutralny i ochronny prowadzi wspólnie do każdej z nich. Taki układ jest często stosowany przy dwóch plafonach w garażu, dwóch kinkietach nad lustrem albo przy lampie głównej i dodatkowej oprawie nad stołem.
Osobne sterowanie wymaga więcej niż samej chęci zmiany osprzętu. Jeśli do punktu świetlnego doprowadzony jest tylko jeden przewód fazowy sterowany jednym klawiszem, nie da się uzyskać dwóch niezależnych torów bez doprowadzenia dodatkowej żyły. To wychodzi dopiero po zdjęciu oprawy albo osprzętu. W starych mieszkaniach taki problem pojawia się bardzo często.
Układ elektryczny obwodu oświetleniowego dla dwóch opraw
W typowym obwodzie oświetleniowym pracują trzy podstawowe żyły: L, N i PE. Przewód fazowy L doprowadza napięcie i to on jest rozłączany przez łącznik. Przewód neutralny N stanowi tor powrotny dla zasilania oprawy. Przewód ochronny PE odpowiada za ochronę przeciwporażeniową w lampach, które mają zacisk uziemiający lub metalową obudowę wymagającą podłączenia ochronnego.
Łącznik nie powinien rozłączać przewodu neutralnego. W prawidłowym układzie przerywany jest tor fazowy. To ważne nie tylko z punktu widzenia zasad instalacyjnych, ale też późniejszego użytkowania. Lampa wyłączona ma wtedy odciętą fazę, a nie pozostaje pod napięciem na części elementów wewnętrznych.

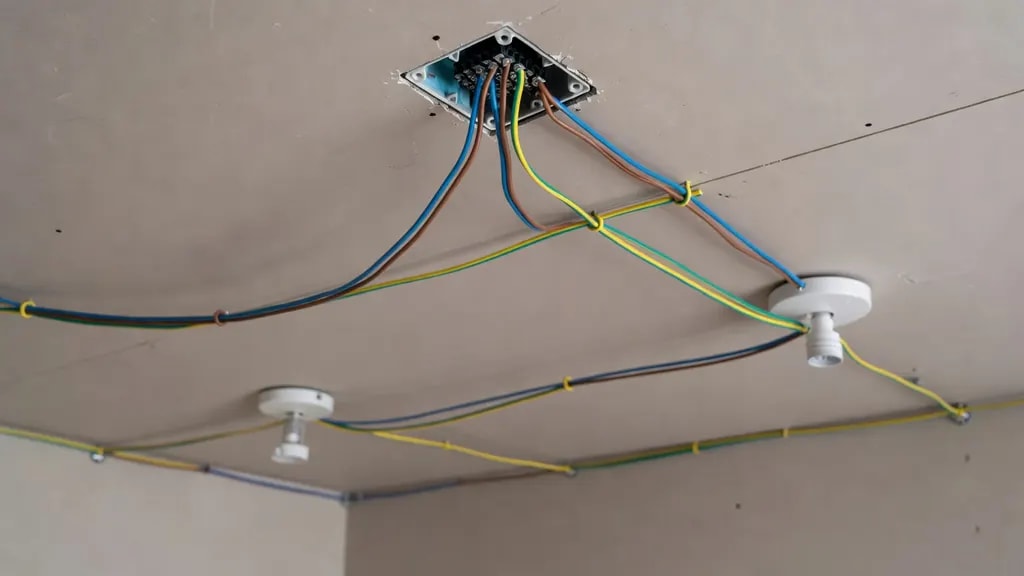

Rozdzielenie zasilania do dwóch punktów świetlnych odbywa się w puszce, przy łączniku albo w obrębie jednej z opraw, jeśli producent przewidział odpowiednią przestrzeń i zaciski przelotowe. Neutralny i ochronny muszą zachować ciągłość dla obu lamp. Nie prowadzi się ich przez klawisze łącznika. W instalacji pracują stale jako wspólne połączenia dla obu opraw.
W praktyce domowej sporo zależy od miejsca rozgałęzienia. Gdy puszka znajduje się nad łącznikiem, rozprowadzenie przewodów bywa prostsze. W nowszych instalacjach część połączeń wykonuje się w puszkach pod osprzętem albo bezpośrednio przy oprawach. To daje estetyczny efekt, ale utrudnia późniejsze przeróbki, gdy trzeba dołożyć drugi tor sterowania.
Sposoby połączenia dwóch lamp w jednym obwodzie
W oświetleniu domowym stosuje się połączenie równoległe. Każda lampa otrzymuje pełne napięcie 230 V i działa niezależnie od sprawności drugiej oprawy. Jeśli jedna żarówka się przepali, druga nadal świeci. Tak powinno to działać.
Połączenie szeregowe ma inne skutki. Napięcie rozkłada się między odbiorniki, pojawiają się problemy z pracą źródeł LED, a awaria jednej lampy może wyłączyć cały układ. Z tego powodu takie rozwiązanie nie jest stosowane w standardowych instalacjach oświetleniowych w domu.
Przy wspólnej pracy obu lamp pod jednym łącznikiem pojedynczym wystarczy jeden sterowany przewód fazowy doprowadzony do miejsca rozgałęzienia. Stamtąd faza trafia równolegle do obu opraw. Neutralny i ochronny również rozprowadza się do każdej lampy. Układ jest prosty i czytelny, o ile liczba żył odpowiada funkcji instalacji.
Gdy lampy mają być sterowane osobno, potrzebny jest łącznik podwójny i dwa niezależne przewody fazowe wychodzące z jego zacisków. Każdy klawisz obsługuje osobną oprawę albo grupę opraw. To rozwiązanie dobrze sprawdza się nad blatem kuchennym, w długim korytarzu lub tam, gdzie jedna lampa ma dawać światło ogólne, a druga tylko pomocnicze.
Liczba żył w przewodzie ma tu decydujące znaczenie. Dla wspólnego załączania wystarcza tor fazowy po łączniku oraz wspólne N i PE. Dla sterowania niezależnego potrzebne są dwa wyjścia fazowe oraz przewody wspólne. W praktyce oznacza to konieczność zastosowania przewodu wielożyłowego lub dołożenia dodatkowego odcinka instalacji.
Osprzęt i elementy instalacji wykorzystywane przy rozdzieleniu zasilania
W obwodach oświetleniowych stosuje się przewody miedziane o przekroju 1,5 mm2. Taki przekrój jest standardem dla oświetlenia i współpracuje z typowym zabezpieczeniem obwodu. Do prostego punktu świetlnego prowadzi się przewód 3-żyłowy, a do bardziej rozbudowanych układów sterowania wykorzystuje się przewody 4- lub 5-żyłowe, zależnie od schematu i sposobu prowadzenia fazy.
Połączenia wykonuje się na złączkach instalacyjnych dobranych do przekroju i rodzaju żył. Liczy się trwały docisk oraz zgodność materiałowa. Nie łączy się przewodów byle jak, skrętką pod izolacją lub przypadkowym mostkiem z cienkiego odcinka przewodu. Takie prowizorki działają krótko, a potem pojawiają się luzy, nagrzewanie i migotanie lamp. To częsty obraz po szybkich przeróbkach robionych przy remoncie.
Rozgałęzienie można wykonać w puszce instalacyjnej, w puszce pod łącznikiem albo przy oprawie, jeśli miejsce i osprzęt na to pozwalają. Każdy punkt łączeniowy musi pozostać dostępny serwisowo. Zamknięcie połączeń na stałe pod zabudową bez dostępu to zły pomysł. Po kilku latach trudno potem ustalić, skąd bierze się problem.
Dobór osprzętu zależy też od rodzaju lamp. Oprawy sufitowe często mają miejsce na kilka złączek i przewód przelotowy. Kinkiety bywają ciaśniejsze, więc sposób ułożenia przewodów ma duże znaczenie. Przy metalowych oprawach trzeba zwrócić uwagę na zacisk ochronny i pewność podłączenia PE. W lekkich lampach z tworzywa ten przewód bywa niewykorzystywany przez konstrukcję, ale nadal powinien być prawidłowo doprowadzony zgodnie z układem instalacji.
Znaczenie rodzaju łącznika dla działania dwóch lamp
Rodzaj łącznika wpływa bezpośrednio na to, jak poprowadzony będzie przewód fazowy. Łącznik pojedynczy ma jeden tor załączania. Po wciśnięciu klawisza faza pojawia się na jednym wyjściu i może zostać rozdzielona na dwie lampy. Obie zapalają się wtedy równocześnie i gasną w tej samej chwili.
Łącznik podwójny działa inaczej. Ma wspólne zasilanie fazowe i dwa niezależne wyjścia. Dzięki temu jeden klawisz może obsługiwać pierwszą lampę, a drugi drugą. To nadal może być jeden obwód, ale już nie jeden tor sterowania. Różnica jest istotna przy planowaniu przewodów.
Sterowanie z jednego miejsca to najprostszy układ. Jeśli dochodzą łączniki schodowe lub krzyżowe, liczba połączeń rośnie, a prowadzenie żył staje się bardziej wymagające. Przy dwóch lampach obsługiwanych z kilku miejsc trzeba szczególnie pilnować poprawności torów fazowych i rozdzielenia obwodów. Tu łatwo o pomyłkę.
Układ z łącznikiem pojedynczym
W tym rozwiązaniu jedno wyjście fazowe z łącznika rozdziela się na dwie oprawy. Do obu lamp dochodzi ten sam przewód fazowy po załączeniu, wspólny neutralny i wspólny ochronny. Instalacja jest przejrzysta, a liczba połączeń niewielka.
Obie lampy działają jednocześnie. To dobre rozwiązanie wtedy, gdy światło ma obejmować jedną strefę i nie ma potrzeby dzielenia jej na części. Często tak właśnie wykonuje się oświetlenie w kotłowni, pralni albo wiatrołapie.
Układ z łącznikiem podwójnym
Tutaj z łącznika wychodzą dwa niezależne przewody fazowe. Każdy trafia do osobnej oprawy. Neutralny i ochronny pozostają wspólne, ale sterowanie odbywa się osobno. Dzięki temu jedna lampa może świecić samodzielnie lub razem z drugą.
Taki układ wymaga odpowiedniego przewodu między łącznikiem a miejscem rozgałęzienia albo bezpośrednio do opraw. Jeśli w ścianie jest tylko przewód przewidziany dla jednego klawisza, sama wymiana łącznika niczego nie zmieni. To jeden z częstszych błędnych pomysłów przy modernizacji oświetlenia.
Bezpieczeństwo prac przy podłączaniu oświetlenia
Przed rozpoczęciem prac trzeba odłączyć zasilanie obwodu i sprawdzić brak napięcia odpowiednim przyrządem. Samo wyłączenie klawisza na ścianie nie wystarcza. Również wyłączenie jednego bezpiecznika bez weryfikacji nie daje pełnej pewności, szczególnie w starszych rozdzielnicach z nieczytelnymi opisami.
Identyfikacja żył ma kluczowe znaczenie. W nowych instalacjach kolory przewodów pomagają, ale nie zastępują sprawdzenia funkcji. W starszych układach kolory bywają mylące albo niezgodne z obecnymi standardami. Po zdjęciu starego żyrandola często okazuje się, że przewody były już kiedyś przekładane i oznaczenia przestały coś znaczyć.
Przewód ochronny PE nie jest dodatkiem. Jeśli oprawa wymaga uziemienia, musi być podłączona zgodnie z przeznaczeniem. Pominięcie tego przewodu w metalowej lampie obniża poziom bezpieczeństwa i nie powinno mieć miejsca. Prosta lampa nadal jest elementem instalacji elektrycznej. To nie detal dekoracyjny.
Znaczenie ma także obciążenie obwodu. W przypadku nowoczesnych źródeł LED dwie lampy rzadko stanowią duży problem dla instalacji, ponieważ ich moc często mieści się w przedziale 8-20 W na oprawę. Inaczej wygląda to przy większej liczbie punktów świetlnych, transformatorach, zasilaczach lub rozbudowanych oprawach z dodatkowymi modułami. Wtedy trzeba policzyć łączną moc i sprawdzić warunki obwodu.
Udział elektryka z uprawnieniami jest potrzebny wtedy, gdy instalacja jest nieczytelna, przewody są aluminiowe, brakuje żyły ochronnej, planowana jest zmiana sposobu sterowania lub konieczne staje się prowadzenie nowych przewodów. Dotyczy to także sytuacji, gdy po otwarciu puszki widać ślady grzania, kruchą izolację albo niepewne, stare połączenia.
Błędy montażowe, objawy nieprawidłowego działania i zgodność z zasadami instalacji
Jednym z typowych błędów jest zamiana przewodu fazowego z neutralnym w torze sterowania. Lampa świeci, ale po wyłączeniu część oprawy nadal może pozostawać pod napięciem. To nie daje dobrego efektu eksploatacyjnego i utrudnia bezpieczną wymianę źródła światła.
Zdarza się też nieprawidłowe mostkowanie przewodów między lampami. Gdy faza i neutralny zostaną poprowadzone chaotycznie, pojawia się brak świecenia jednej oprawy, wspólne migotanie albo zakłócenia pracy po włączeniu drugiej lampy. W układach LED takie błędy widać od razu, bo źródła światła reagują bardzo wyraźnie.
Osobną sprawą jest brak przewodu ochronnego lub jego pominięcie tam, gdzie powinien być podłączony. Czasem oprawa działa mimo tego bez żadnych objawów. To nie znaczy, że instalacja jest wykonana poprawnie. Problem wychodzi dopiero przy uszkodzeniu izolacji lub w chwili dotknięcia metalowego elementu obudowy.
Do częstych objawów błędnego podłączenia należą:
- brak świecenia jednej albo obu lamp,
- migotanie po wyłączeniu,
- włączanie obu opraw mimo zamiaru osobnego sterowania,
- wyzwalanie zabezpieczenia po załączeniu obwodu,
- nagrzewanie się połączeń w puszce lub przy oprawie.
Zgodność wykonania z zasadami instalacji ma znaczenie praktyczne, nie tylko formalne. Chodzi o prawidłowe prowadzenie fazy przez łącznik, ciągłość N i PE, właściwy przekrój przewodów, dostępność połączeń i poprawny montaż osprzętu. Dwie lampy podłączone do jednego kabla mogą działać bezproblemowo przez wiele lat, ale tylko wtedy, gdy układ od początku jest logiczny i wykonany bez prowizorki.
