Czym jest murek oporowy i kiedy jest potrzebny
Murek oporowy to ściana, której zadaniem jest utrzymanie gruntu na dwóch różnych poziomach i przejęcie parcia ziemi. W praktyce pełni rolę konstrukcji porządkującej teren, gdy różnice wysokości nie pozwalają na bezpieczne ukształtowanie skarpy o łagodnym nachyleniu. Taki element małej architektury bywa też częścią układu komunikacji, gdy graniczy z podjazdem, chodnikiem lub tarasem.
Najczęściej stosuje się go przy skarpach i uskokach terenu, przy nasypach pod podjazdy oraz przy tarasowaniu ogrodu na poziomy. Murek stabilizuje obrzeża utwardzonych nawierzchni i ogranicza rozsuwanie się warstw podbudowy w kierunku spadku. Jest też wykorzystywany do kształtowania rabat i wyniesionych klombów, gdy grunt ma tendencję do osypywania.
W języku potocznym „murek oporowy” odnosi się do ogrodowych konstrukcji o funkcji praktycznej i estetycznej, często z gotowych elementów. „Mur oporowy” bywa określeniem rozwiązań inżynieryjnych, projektowanych pod większe wysokości i obciążenia, także w sąsiedztwie dróg i budynków. Granica między tymi pojęciami bywa płynna, a decydują warunki pracy konstrukcji, a nie sam wygląd.
Najważniejsze zagrożenia, które ma ograniczać murek, to osuwanie gruntu, wymywanie drobnych frakcji przez wodę i podmywanie strefy posadowienia. Niewłaściwie zabezpieczona skarpa może powodować pękanie nawierzchni wzdłuż krawędzi, a w skrajnych warunkach przechył lub rozwarcie muru. Kluczowe jest także ograniczenie naporu wody w gruncie, bo to ona szybko zwiększa obciążenia działające na ścianę.
Rodzaje murków oporowych i ich zastosowania
Rodzaj murka dobiera się do wysokości różnicy poziomów, miejsca w terenie oraz tego, co będzie znajdowało się za ścianą. Inne wymagania ma murek w rabacie, a inne konstrukcja przy podjeździe, gdzie dochodzą obciążenia od ruchu i od warstw konstrukcyjnych nawierzchni. Znaczenie ma też dostęp do sprzętu, czas realizacji i docelowy wygląd lica.
Do najczęściej spotykanych technologii należą prefabrykowane ścianki typu L, mury z pustaków oporowych, konstrukcje z kamienia, cegła klinkierowa, beton monolityczny oraz elementy z betonu architektonicznego. Prefabrykaty i systemy modułowe skracają czas robót i ułatwiają kontrolę geometrii. Rozwiązania murowane i kamienne lepiej wpisują się w aranżacje ogrodowe, ale wymagają większej staranności w posadowieniu i odwodnieniu.
Dobór powinien uwzględniać parcie gruntu, możliwość gromadzenia się wody oraz obciążenia przy krawędzi, szczególnie gdy nad murkiem ma przebiegać ciąg pieszy lub podjazd. W miejscach newralgicznych istotna jest też jakość wykończenia: lico jednostronne sprawdza się przy ścianach widocznych tylko od ogrodu, a obustronne przy murkach dzielących przestrzeń na poziomy użytkowe.
Prefabrykowane ścianki/mury typu L (L38, L60, L80, L100, L120; szer. 49/99 cm)
Prefabrykat typu L ma pionową ściankę i stopę tworzącą podstawę, która pracuje jako przeciwwaga dla parcia gruntu. Ustawienie stopy i orientacja elementu zależą od tego, z której strony znajduje się zasypka oraz które lico ma pozostać widoczne. Występują warianty z licem przeznaczonym do ekspozycji od strony zewnętrznej oraz wersje dające estetyczne wykończenie z dwóch stron.
Elementy opisuje się oznaczeniami wysokości, spotyka się serie L38, L60, L80, L100 i L120, a szerokość modułu bywa 49 lub 99 cm. Stosuje się je do stabilizacji skarp, krawędzi placów, podjazdów i tarasów, gdy liczy się szybki montaż i powtarzalność. Modułowość ułatwia uzyskanie równej linii oraz przewidywalnego efektu bez długiego murowania.
Dostępne są elementy specjalne, takie jak narożniki typu L i moduły o różnych wymiarach, co ułatwia prowadzenie muru w załamaniach terenu. W praktyce ważne jest dopasowanie serii do wysokości zasypki i miejsca posadowienia, aby nie przeciążać elementu pracą poza zakresem zastosowań. Przy dłuższych odcinkach planuje się też miejsca zakończeń i przejść, aby ograniczyć ryzyko klawiszowania elementów.
Pustaki oporowe bez murowania (grunt zbrojony) i pustaki zalewane betonem
Systemy z pustaków oporowych sprawdzają się tam, gdzie potrzebna jest elastyczność kształtu i możliwość prowadzenia łuków. Moduły pozwalają budować mury proste i zaokrąglone, a w razie potrzeby rozbudować odcinek o kolejne warstwy. W ogrodzie jest to wygodne rozwiązanie przy tarasach, rabatach i schodkach terenowych, gdzie geometria nie jest idealnie liniowa.
W technologii gruntu zbrojonego stabilność uzyskuje się przez układ warstw zasypki i zastosowanie zbrojenia w gruncie, które współpracuje z lica muru. Zamiast masywnego monolitu istotna jest jakość zagęszczenia i poprawne ułożenie warstw konstrukcyjnych za ścianą. Takie rozwiązanie wymaga przestrzeni na strefę zbrojenia w gruncie, co ogranicza zastosowanie przy granicy działki lub blisko fundamentów.
Pustaki zalewane betonem tworzą cięższą i sztywniejszą konstrukcję, a ich nośność w większym stopniu zależy od rdzenia betonowego i zbrojenia. To wariant wybierany tam, gdzie mur ma przenieść większe obciążenia i gdzie ważna jest odporność na uderzenia oraz pracę przy podjazdach. W obu systemach kluczowe pozostaje odwodnienie strefy za murkiem, ponieważ moduły nie eliminują naporu wody.
Murki ogrodowe z kamienia, bloczków i klinkieru
Murki z kamienia, bloczków i klinkieru wybiera się tam, gdzie liczy się spójność z nawierzchniami, elewacją i stylem ogrodu. Kamień i klinkier dobrze znoszą ekspozycję na warunki atmosferyczne, a ich powierzchnie starzeją się w sposób przewidywalny wizualnie. Bloczki łupane lub strukturalne pozwalają uzyskać efekt masywności bez konieczności użycia nieregularnego kamienia.
Zaletą tych rozwiązań jest szeroki wybór faktur i kolorów, a ograniczeniem ciężar i czas wykonania, szczególnie przy murach o większej wysokości. W praktyce niezbędny jest stabilny fundament i warstwa drenująca za ścianą, aby ograniczyć parcie wody. Przy kamieniu i klinkierze trzeba też planować wiązanie, przewiązki i wykończenie górnej krawędzi, ponieważ korona muru jest newralgiczna na zawilgocenie.
Materiały i parametry techniczne, na które trzeba zwrócić uwagę
Materiał wpływa na trwałość, wygląd oraz odporność na warunki pracy murka. Beton w prefabrykatach zapewnia powtarzalne wymiary i szybki montaż, a beton monolityczny daje swobodę kształtu, ale wymaga deskowania i właściwego dojrzewania. Kamień naturalny jest odporny na uszkodzenia mechaniczne, a klinkier dobrze sprawdza się w strefie reprezentacyjnej, pod warunkiem poprawnego detalu odprowadzenia wody.
Wymiary elementów decydują o stabilności i sposobie posadowienia: liczy się wysokość ściany, jej grubość, kształt stopy oraz szerokość modułu. Im większa różnica poziomów i im bliżej muru znajduje się obciążenie użytkowe, tym większe znaczenie ma geometria elementu i poprawne przeniesienie sił na podłoże. W praktyce ważne jest też dopasowanie systemu do przebiegu instalacji w gruncie, aby nie osłabiać strefy pod stopą lub fundamentem.
Parametry użytkowe obejmują mrozoodporność, nasiąkliwość oraz odporność na sól, gdy murek pracuje przy podjeździe lub w strefie odśnieżania. Istotna jest jakość lica: elementy jednostronne sprawdzają się, gdy tył pozostaje zasypany, a obustronne są potrzebne, gdy mur jest widoczny z dwóch stron. W zastosowaniach drogowych i przy intensywnie obciążonych placach krytyczne stają się też deklarowane obciążenia użytkowe, ponieważ parcie gruntu może łączyć się z naciskami od ruchu.
Wykończenie wpływa na utrzymanie czystości i spójność z otoczeniem: naturalny beton, powierzchnie łupane, strukturalne i beton architektoniczny różnią się podatnością na zabrudzenia oraz widoczność wykwitów. W miejscach reprezentacyjnych znaczenie ma też sposób zakończenia: daszki i kształtki okapowe ograniczają wnikanie wody w spoiny i powierzchnię korony. Przy murkach granicznych praktyczne bywają elementy z dwiema stronami reprezentacyjnymi, bo eliminują konieczność osobnego wykończenia od strony sąsiada.
Projekt, obliczenia i formalności (kiedy potrzebny jest specjalista)
Ryzyko rośnie wraz z wysokością muru, stromizną skarpy, słabym lub nawodnionym gruntem oraz bliskością budynków, ogrodzeń i nawierzchni obciążonych ruchem. Parcie gruntu zależy od jego rodzaju i stopnia zagęszczenia, a woda w gruncie potrafi szybko zmienić warunki pracy ściany. W takich układach decyzje „na oko” prowadzą do przechyłu, spękań i rozszczelnienia drenażu.
W kwestiach formalnych znaczenie ma to, czy konstrukcja traktowana jest jako mała architektura ogrodowa, czy jako obiekt o charakterze inżynieryjnym związany z bezpieczeństwem terenu. W praktyce rozstrzygające są funkcja, wysokość, usytuowanie względem granic i budynków oraz to, czy mur podtrzymuje obciążony nasyp. Gdy murek przejmuje obciążenia od podjazdu, tarasu lub konstrukcji w pobliżu, bezpieczniej jest oprzeć się na projekcie przygotowanym przez osobę z uprawnieniami.
Dobry projekt obejmuje geometrię muru, sposób posadowienia, rozwiązanie odwodnienia oraz ewentualne wzmocnienie gruntu. W systemach prefabrykowanych uwzględnia dobór serii elementów, zastosowanie narożników, zakończeń i sposób łączenia odcinków, aby uniknąć rozchodzenia się spoin. W typowych błędach projektowych powtarza się brak sprawdzenia parcia gruntu i wody oraz dobór wysokości bez uwzględnienia obciążeń i warunków podłoża.

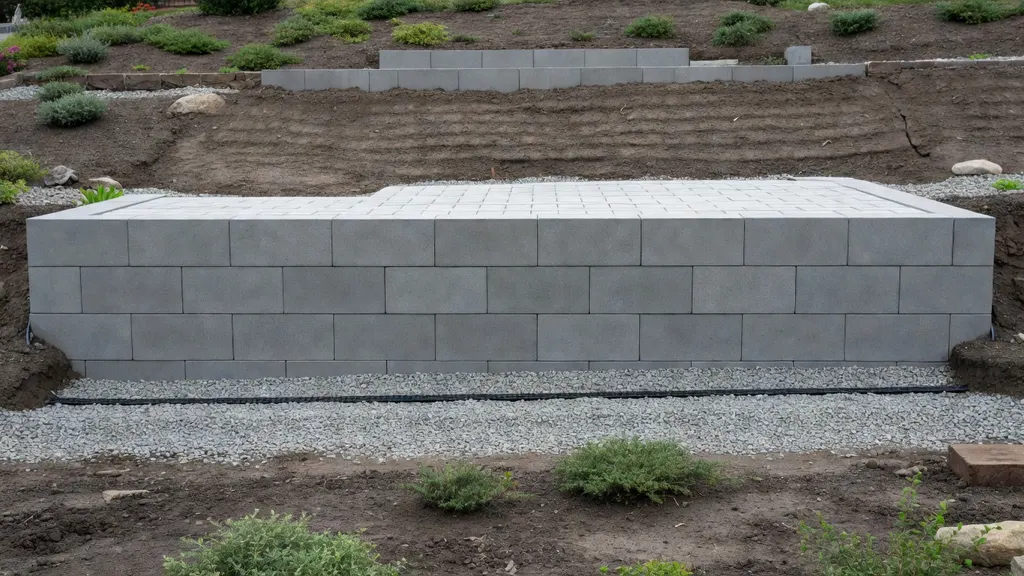

Fundament, posadowienie i drenaż — warunki trwałości murka
To, czy murek wymaga fundamentu, zależy od technologii, wysokości i rodzaju gruntu. Prefabrykaty typu L pracują na przygotowanym podłożu pod stopę, a mury murowane i kamienne częściej wymagają klasycznego fundamentu, aby równomiernie przenieść obciążenia. W gruntach słabonośnych lub nawodnionych sama podbudowa bez dodatkowych rozwiązań może nie zapewnić stabilności.
Warstwy podbudowy obejmują wykop do warstwy nośnej, zagęszczenie dna, warstwę kruszywa i zależnie od systemu warstwę podkładową z chudego betonu. Krytyczna jest równość i nośność podłoża, ponieważ lokalne zapadnięcia szybko przekładają się na przechył i rozwarcie spoin. W strefie mrozowej znaczenie ma też ograniczenie zawilgocenia przy stopie, bo wysadziny mrozowe potrafią unosić i rozsuwać elementy.
Dylatacje i kontrola osiadania są ważne na długich odcinkach oraz przy połączeniach z innymi konstrukcjami, takimi jak schody lub tarasy. Sztywne połączenie murka z nawierzchnią bez przewidzianej pracy materiałów sprzyja pęknięciom i przenoszeniu naprężeń na lico. W praktyce lepszy efekt daje rozdzielenie funkcji konstrukcyjnej i wykończeniowej oraz konsekwentne prowadzenie jednolitej korony.

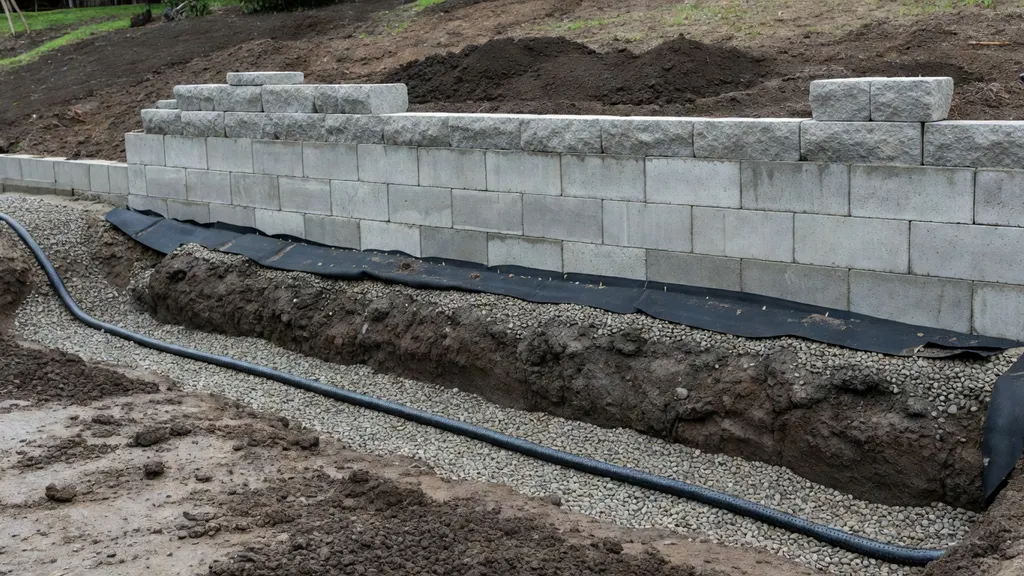

Drenaż a rodzaje murów oporowych
Woda jest głównym wrogiem murków oporowych, ponieważ generuje parcie hydrostatyczne i zwiększa ciężar zasypki, a w zimie sprzyja wysadzinom mrozowym. Nawet poprawnie dobrana konstrukcja traci rezerwę nośności, gdy za ścianą tworzy się zastoinowy klin wody. Dlatego odwodnienie traktuje się jako element konstrukcji, a nie dodatek.
Najczęściej stosuje się warstwę filtracyjną z kruszywa, separowaną geowłókniną od gruntu rodzimego, aby nie zamulać drenażu drobnymi cząstkami. W dolnej strefie układa się rurę drenarską lub przewiduje odpływy i otwory odciążające, jeśli system je dopuszcza. Zasypka przy murze powinna mieć dobre właściwości drenujące, a zagęszczanie prowadzi się warstwami, aby nie tworzyć pustek i kanałów wodnych.
Odprowadzenie wody musi mieć bezpieczne miejsce zrzutu, tak aby nie podmywać stopy murka ani nie rozmywać skarpy poniżej. Kierowanie wody pod nawierzchnię podjazdu lub w strefę skarpy bez zabezpieczeń sprzyja erozji i lokalnym zapadliskom. W terenach z dużym dopływem wód opadowych i spływem powierzchniowym ważne jest też przechwycenie wody przed murkiem, aby nie trafiała bezpośrednio za ścianę.

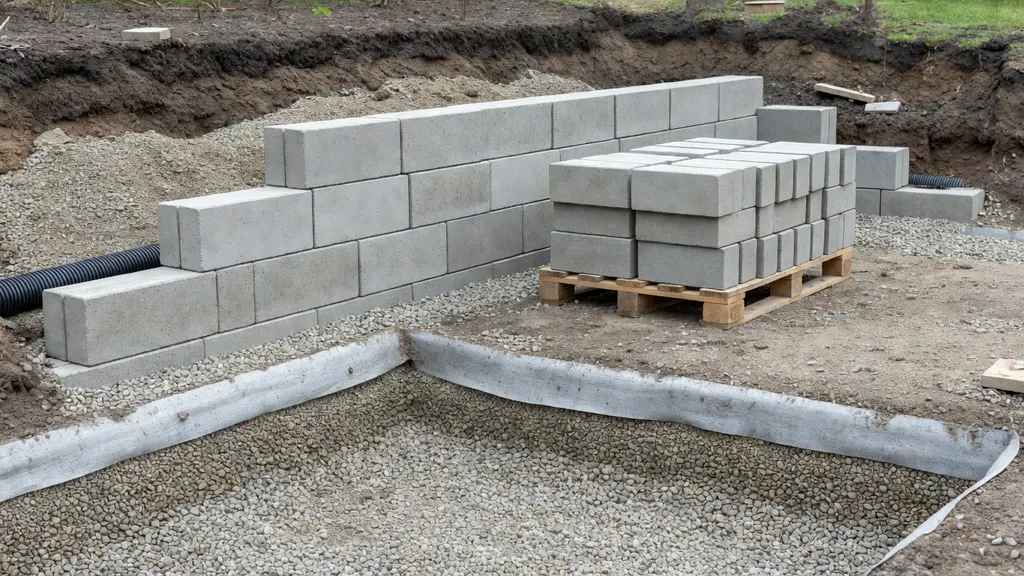

Montaż krok po kroku (prefabrykaty typu L i systemy modułowe)
Prace zaczynają się od wytyczenia linii murka i ustalenia niwelety, bo od tego zależy równa korona i brak schodków na licu. Na etapie przygotowania terenu zabezpiecza się skarpę na czas robót, aby nie dochodziło do osypywania do wykopu i rozluźnienia podłoża. Warto też zaplanować logistykę składowania elementów, ponieważ prefabrykaty wymagają miejsca i stabilnego podłoża.
Ustawianie elementów typu L polega na dokładnym wypoziomowaniu pierwszych modułów i stałej kontroli pionu na kolejnych odcinkach. Kolejność montażu prowadzi się tak, aby zachować ciągłość lica i poprawnie wykonać naroża z elementów dedykowanych do załamań. W systemach modułowych istotne jest zachowanie powtarzalnego przesunięcia spoin i przewidzianego sposobu łączenia warstw, ponieważ to wpływa na sztywność ściany.
Zasypywanie wykonuje się warstwami z jednoczesnym zagęszczaniem, a strefę przy murze wypełnia się materiałem drenującym zgodnie z projektem. Zbyt agresywne zagęszczanie przy licu może przesunąć elementy, a zbyt słabe prowadzi do osiadania zasypki i późniejszych przechyłów. W trakcie robót kontroluje się drożność drenażu i to, czy geowłóknina nie została uszkodzona lub zawinięta w sposób ograniczający filtrację.
Korona muru wymaga zabezpieczenia przed wnikaniem wody, dlatego stosuje się daszki lub kształtki wykończeniowe i dopracowuje krawędzie. Estetyka lica zależy od równej linii, czystych spoin i spójnego doboru faktury, szczególnie gdy ściana jest widoczna z tarasu lub strefy wejściowej. Odbiór prac powinien obejmować stabilność całego odcinka, równość korony, zgodność z niweletą oraz działanie odwodnienia po opadach.
Koszty, wybór rozwiązania i najczęstsze błędy
Koszt murka oporowego składa się z elementów konstrukcji, transportu, sprzętu do montażu, przygotowania podłoża, wykonania drenażu oraz wykończenia korony. W prefabrykatach istotne są też gabaryty modułów i dostęp do miejsca rozładunku, co wpływa na organizację prac. W systemach murowanych większą część budżetu stanowi robocizna i materiały pomocnicze związane z fundamentem i odwodnieniem.
Wybór wariantu o najniższym koszcie ma sens wtedy, gdy różnica poziomów jest niewielka, a za murkiem nie pracuje obciążony nasyp. Gdy ściana ma utrzymać podjazd lub plac, stabilniejszym kierunkiem są rozwiązania prefabrykowane lub systemy przewidziane do większych obciążeń, ponieważ łatwiej kontrolować ich geometrię i parametry. Z punktu widzenia trwałości ważniejsze jest poprawne posadowienie i drenaż niż dekoracyjne wykończenie.
Prefabrykaty typu L pozwalają szybko uzyskać efekt i ograniczyć ryzyko błędów wykonawczych, ale wymagają precyzyjnej podbudowy i sprawnej logistyki. Pustaki oporowe dają elastyczność kształtu i łatwiejsze dopasowanie do łuków, a przy wersjach zalewanych betonem zapewniają większą sztywność kosztem pracochłonności. Kamień i klinkier oferują wysoką wartość estetyczną, lecz są bardziej wrażliwe na błędy w odwodnieniu i detalach korony.
Do najczęstszych błędów należą brak drenażu lub jego zamulenie, niewłaściwe zagęszczenie zasypki oraz zbyt płytkie posadowienie w gruncie nienośnym. Problemy powoduje też obciążanie krawędzi przy murku bez przewidzianej strefy konstrukcyjnej, szczególnie przy podjazdach, gdzie naciski działają blisko lica. Często pomija się również dobór elementów do strony ekspozycji, przez co widoczne pozostaje lico techniczne albo niewłaściwie rozwiązany narożnik osłabia geometrię całego odcinka.
