Czujnik ruchu w prostym obwodzie oświetleniowym pełni rolę elementu sterującego. Nie zasila żarówki samodzielnie, tylko podaje napięcie na oprawę wtedy, gdy wykryje ruch. W praktyce oznacza to, że znajduje się między zasilaniem a odbiornikiem i przełącza przewód fazowy. To właśnie od niego zależy, kiedy lampa się włączy i jak długo będzie świecić po wykryciu obecności.
W domowych instalacjach taki układ pojawia się przy wejściu do budynku, w garażu, na klatce schodowej, w korytarzu, przy furtce albo nad podjazdem. Działa prosto. Ruch uruchamia światło. Po zadanym czasie lampa gaśnie. Ten mechanizm dobrze sprawdza się tam, gdzie światło ma działać tylko okresowo, a nie przez cały wieczór.
Spotykane są dwa podstawowe rozwiązania. Pierwsze to oprawa z czujnikiem w jednej obudowie, gdzie producent przewidział cały układ jako gotowy zestaw. Drugie to osobny moduł montowany na ścianie, suficie albo w pobliżu lampy. Wariant z osobnym czujnikiem daje większą swobodę ustawienia kierunku detekcji i często łatwiej dopasować go do istniejącej instalacji.

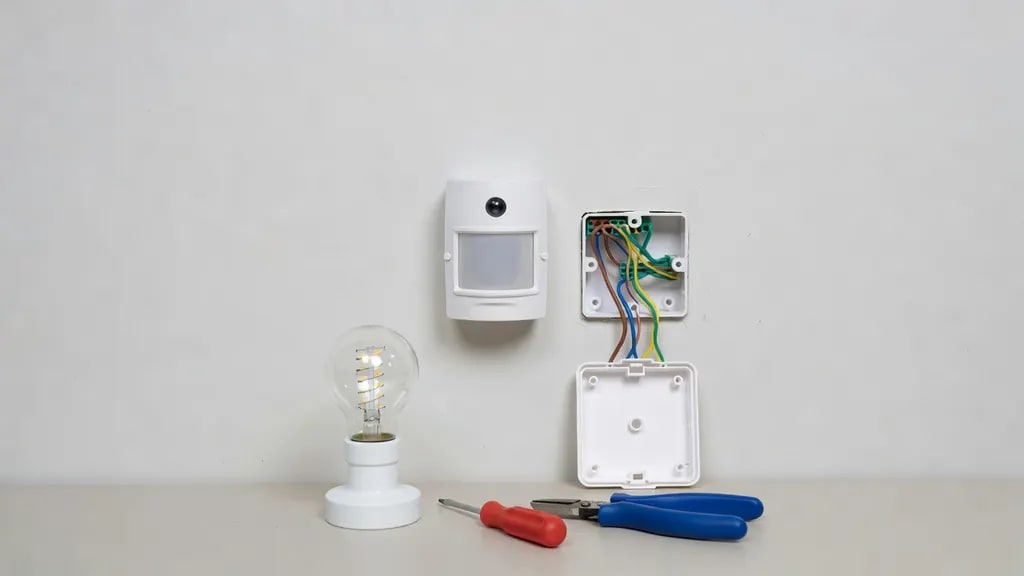

Rola czujnika ruchu w obwodzie oświetleniowym
Podłączenie czujnika do żarówki nie polega na połączeniu ich bezpośrednio ze sobą jak dwóch osobnych urządzeń stołowych. W instalacji 230 V czujnik staje się częścią obwodu i steruje dopływem fazy do oprawy. Zasilanie trafia do czujnika, a z wyjścia czujnika wychodzi przewód do lampy. Przewód neutralny biegnie do oprawy niezależnie, chyba że dany model czujnika wymaga także własnego przewodu neutralnego do pracy elektroniki.
Różnica między oprawą zintegrowaną a modułem montowanym osobno ma znaczenie praktyczne. W lampie z czujnikiem wszystko jest już spięte fabrycznie, więc instalator podłącza tylko przewody zasilające. Przy osobnym module trzeba poprawnie przypisać zaciski i przewody. To właśnie tutaj najczęściej pojawiają się pomyłki, szczególnie gdy w puszce jest mało miejsca albo oznaczenia przewodów są nieczytelne po latach użytkowania.
W pomieszczeniach czujnik ogranicza konieczność ręcznego włączania światła, a na zewnątrz poprawia wygodę i widoczność przy wejściu. W codziennym użyciu dobrze widać jedną rzecz: ten sam model działa inaczej w ciasnym wiatrołapie i inaczej nad szerokim podjazdem. Nie chodzi tylko o zasięg. Liczy się kierunek poruszania się człowieka względem pola detekcji.
Zasada działania i typy czujników ruchu
Najczęściej w domach montuje się czujniki PIR, czyli reagujące na zmiany promieniowania podczerwonego emitowanego przez ludzi i zwierzęta. Taki czujnik nie „widzi” ruchu jak kamera. Rejestruje zmianę temperatury w kolejnych strefach pola detekcji. Z tego powodu skuteczniej wykrywa osobę poruszającą się w poprzek pola widzenia niż idącą prosto na czujnik. To drobna różnica, ale w praktyce często decyduje o tym, czy lampa zapali się przy pierwszym kroku, czy dopiero bliżej wejścia.
Drugą grupą są czujniki mikrofalowe, które wysyłają fale i analizują odbicie. Mają większą czułość, potrafią wykrywać ruch przez lekkie przeszkody i nie wymagają tak wyraźnej różnicy temperatur. W domu stosuje się je rzadziej przy prostych lampach z żarówką, częściej w bardziej rozbudowanych układach albo w pomieszczeniach, gdzie PIR działa słabiej.
Kąt detekcji bywa szeroki, od 120 do 360 stopni, a zasięg sięga od kilku do kilkunastu metrów. Dla typowej lampy przy wejściu montowanej na wysokości 2-2,5 m wystarcza kąt 120-180 stopni i zasięg 8-12 m. Na suficie w korytarzu sprawdzają się modele 360 stopni. Jeśli czujnik trafi za wysoko, przestaje dobrze widzieć to, co dzieje się tuż przy ścianie. Jeśli zawisnie za nisko, łapie ruch zbyt blisko i łatwo o martwe strefy.
Na obudowie albo pod osłoną regulacyjną często znajdują się trzy podstawowe nastawy: czas świecenia, czułość oraz próg natężenia światła. To ważniejsze niż sam sposób podłączenia. Źle ustawiony czujnik bywa sprawny elektrycznie, ale działa słabo. I wtedy sprawia wrażenie uszkodzonego.
Czujnik ruchu a czujnik zmierzchu
W wielu modelach obie funkcje są połączone. Czujnik ruchu załącza lampę tylko wtedy, gdy jest ciemno albo gdy natężenie światła spadnie poniżej ustawionego progu. Dzięki temu oświetlenie nie uruchamia się w środku dnia. To ma znaczenie przy lampach zewnętrznych, ale też w garażu z oknem, na klatce schodowej z doświetleniem albo w przedsionku z przeszklonymi drzwiami.
Osobny moduł zmierzchowy daje większą elastyczność, bo może sterować kilkoma lampami i współpracować z innym osprzętem. Zintegrowane rozwiązanie jest prostsze i zajmuje mniej miejsca. W codziennym użytkowaniu różnica wychodzi po zmroku jesienią i zimą. Wtedy źle ustawiony próg zmierzchu potrafi uruchamiać lampę jeszcze przy jasnym niebie albo odwrotnie, trzymać ją wyłączoną, gdy przy wejściu jest już ciemno.
Elementy instalacji i oznaczenia przewodów
Typowy czujnik ruchu do instalacji 230 V ma zaciski oznaczone jako L, N oraz L’ albo strzałką wyjściową do lampy. L to przewód fazowy doprowadzający zasilanie, N to neutralny, a zacisk wyjściowy podaje fazę na oprawę po wykryciu ruchu. Przewód ochronny PE nie służy do pracy czujnika, ale musi być doprowadzony do oprawy, jeśli lampa tego wymaga.
W układach 12 V, spotykanych przy oświetleniu niskonapięciowym, sposób podłączenia zależy od zasilacza i typu sterowania. Tam nie wystarczy przenieść schematu z instalacji 230 V. Inne jest napięcie, inne obciążenie i często inna logika pracy. Przy zwykłej żarówce z gwintem E27 albo E14 w domu najczęściej chodzi jednak o klasyczny obwód 230 V z oprawą zasilaną bezpośrednio z sieci.
Sam gwint żarówki nie decyduje o sposobie podłączenia czujnika, ale wpływa na rodzaj źródła światła i jego moc. E27 i E14 to popularne oprawki do LED i dawnych żarówek tradycyjnych. W lampach z modułem LED zintegrowanym z oprawą trzeba już patrzeć na parametry całego odbiornika, a nie na wymienną żarówkę.
Z praktyki domowej wynika, że najwięcej nieporozumień bierze się z założenia, że każdy czujnik działa na dwóch przewodach. Część modeli wymaga pełnego zasilania L i N, a część pracuje w układzie uproszczonym. Bez sprawdzenia oznaczeń na obudowie łatwo podłączyć wszystko poprawnie kolorami, ale błędnie funkcjonalnie.
Kompatybilność z żarówkami LED i tradycyjnymi
Żarówki tradycyjne i halogenowe były dla czujników prostym obciążeniem. LED-y potrafią sprawiać więcej kłopotów. Niektóre czujniki mają minimalne obciążenie 10 W, 20 W albo 40 W, a pojedyncza żarówka LED pobiera 6-9 W. Efekt bywa taki, że lampa miga, żarzy się po wyłączeniu albo nie gaśnie całkowicie.
To nie musi oznaczać awarii. Czasem winna jest elektronika czujnika, która przepuszcza niewielki prąd podtrzymujący. Przy starej żarówce nie było tego widać, przy LED widać od razu. Problem ogranicza dopasowanie źródła światła do parametrów czujnika albo zastosowanie elementu stabilizującego obciążenie, jeśli producent przewiduje takie rozwiązanie.
Maksymalne obciążenie także ma znaczenie. Dla klasycznego obciążenia rezystancyjnego czujnik może mieć 500 W, a dla LED tylko 100 W lub 200 W. To normalne. Przy kilku lampach na podjeździe suma mocy musi być policzona dla źródeł LED, a nie według danych dla dawnych żarówek.
Warianty połączeń stosowane przy żarówce i lampie
Najprostszy układ składa się z jednego czujnika i jednej lampy. Faza zasilająca trafia do zacisku wejściowego czujnika, z zacisku wyjściowego idzie do oprawy, neutralny jest podłączony do oprawy i często także do czujnika, a ochronny do obudowy lampy. To podstawowy schemat stosowany przy kinkietach zewnętrznych, lampach nad drzwiami i oświetleniu w korytarzu.
Drugie rozwiązanie to układ z dodatkowym wyłącznikiem do ręcznego sterowania. Wyłącznik może pracować równolegle do czujnika, co pozwala włączyć lampę na stałe niezależnie od ruchu. Stosuje się to tam, gdzie czasem potrzebne jest ciągłe światło, choćby podczas pracy w garażu albo na tarasie. Połączenie szeregowe z klasycznym włącznikiem działa inaczej, bo odcina zasilanie czujnika i całego obwodu. Wtedy pozycja wyłącznika decyduje, czy automatyka w ogóle ma działać.
Przy lampie zewnętrznej osobny czujnik często montuje się obok oprawy lub nieco niżej, tak aby pole widzenia obejmowało dojście i bramkę, a nie ulicę. W środku budynku, szczególnie w małym korytarzu, czujnik bywa zintegrowany z plafonem albo montowany na suficie. Układ elektryczny może być podobny, ale ustawienie detekcji już nie.
Układy rozbudowane
W długim ciągu komunikacyjnym stosuje się dwa czujniki sterujące jedną grupą lamp. Ich wyjścia pracują wtedy równolegle, tak aby sygnał z dowolnego miejsca mógł załączyć światło. Wymaga to poprawnego połączenia i zgodności modeli. Nie każdy czujnik nadaje się do takiego układu bez dodatkowych elementów sterujących.
Spotykane są też instalacje współpracujące z automatyką schodową, zegarem lub sterowaniem strefowym. W domu jednorodzinnym takie rozwiązania pojawiają się rzadziej przy pojedynczej żarówce, ale przy kilku obwodach zewnętrznych mają sens. Jedno dojście do furtki, drugie do garażu, trzecie przy tarasie. Każda strefa może mieć inne czasy świecenia i inną czułość.
Uwarunkowania montażowe i lokalizacja czujnika
Miejsce montażu decyduje o skuteczności działania bardziej niż sama moc lampy. Czujnik umieszczony naprzeciwko toru ruchu wykrywa obecność szybciej niż taki, na który idzie się wprost. Dlatego przy wejściu lepiej ustawić go tak, by przecinało się jego pole widzenia, a nie zbliżało dokładnie od frontu.
Na ścianie dobrze sprawdza się wysokość 2-2,5 m. Czujniki sufitowe pracują inaczej i obejmują przestrzeń dookoła, więc stosuje się je wyżej, zgodnie z zakresem podanym przez producenta. Różnice są istotne. Czujnik naścienny lepiej kontroluje kierunek dojścia, a sufitowy lepiej łapie ruch w centralnej części pomieszczenia.
Wewnątrz zakłócenia powodują gorące nawiewy, bliskość grzejnika, ruch za cienką ścianką w modelach mikrofalowych oraz źle dobrany kąt ustawienia. Na zewnątrz dochodzi jeszcze wiatr poruszający gałęziami, refleksy od szyb, przejeżdżające auta i nagrzane elementy elewacji. W praktyce jeden krzew rosnący tuż przed czujnikiem potrafi generować więcej fałszywych wzbudzeń niż ruch ludzi.
Specyfika zastosowań zewnętrznych
Na elewacji i przy ogrodzie liczy się klasa szczelności obudowy. Do miejsc osłoniętych przed deszczem wystarczy niższa, ale przy otwartej ścianie, słupku lub bramie lepiej stosować modele o szczelności przynajmniej IP44. Tam wilgoć i pył pojawiają się regularnie, nie tylko podczas ulewy.
Temperatura otoczenia wpływa na czułość czujników PIR. W gorący dzień kontrast między sylwetką człowieka a tłem jest mniejszy, więc skuteczność detekcji spada. Zimą sytuacja bywa odwrotna. Za to śnieg odbijający światło i mocne słońce mogą zaburzać działanie fotoczujnika. Takie drobiazgi wychodzą dopiero po kilku tygodniach użytkowania.
Dobrym miejscem nie jest obszar tuż nad lampą emitującą dużo ciepła ani ściana oświetlana bezpośrednio reflektorem ogrodowym. Czujnik powinien być osłonięty od nagłych zmian temperatury i ostrych źródeł światła. To ogranicza błędne załączenia.
Konfiguracja pracy po podłączeniu
Po wykonaniu połączeń trzeba ustawić podstawowe parametry. Czas podtrzymania świecenia ustawia się od kilku sekund do kilku minut. W małym przedsionku wystarcza 15-30 sekund, na podjeździe i przy garażu lepiej sprawdza się 1-3 minuty. Zbyt krótki czas powoduje gaśnięcie światła podczas spokojnego poruszania się, a zbyt długi niepotrzebnie wydłuża pracę lampy.
Czułość detekcji dobiera się do wielkości strefy i liczby zakłóceń. Maksymalna nie zawsze jest dobra. Na zewnątrz często kończy się reagowaniem na ruch przy ulicy, sąsiadujące przejście albo kołyszące się rośliny. W korytarzu z kolei zbyt niska czułość daje opóźnione zapalanie światła. To irytuje od razu.
Próg zmierzchowy w modelach z fotoczujnikiem reguluje moment, od którego lampa ma pracować. Przy pierwszym uruchomieniu dobrze ustawić go szeroko, sprawdzić działanie po zmroku i dopiero potem skorygować. Wiele osób zostawia fabryczne ustawienie i wraca do regulacji dopiero wtedy, gdy światło zaczyna się zapalać w środku dnia podczas pochmurnej pogody.
Test po montażu powinien obejmować kilka przejść przez strefę detekcji z różnych kierunków. Jedno uruchomienie nie wystarcza. Czasem czujnik łapie ruch od strony furtki, ale nie reaguje przy wyjściu z domu. To częsta obserwacja przy źle ustawionej głowicy.
Objawy nieprawidłowych ustawień
Zbyt częste załączanie światła oznacza najczęściej nadmierną czułość, zły kierunek ustawienia albo obecność źródła zakłóceń w polu detekcji. Brak reakcji mimo ruchu bywa skutkiem za niskiej czułości, błędnej wysokości montażu albo źle ustawionego progu zmierzchu, który blokuje działanie w jaśniejszych warunkach.
Za długie świecenie po wykryciu ruchu wynika z nastawy czasu albo z ciągłego podtrzymywania detekcji przez ruch w tle. Za krótkie świecenie pojawia się wtedy, gdy czujnik nie widzi dalszego przemieszczania się w strefie. W długim korytarzu da się to zauważyć szybko. Światło gaśnie, zanim przejdzie się do końca.
Bezpieczeństwo instalacji i najczęstsze problemy eksploatacyjne
Prace przy instalacji trzeba wykonywać po odłączeniu zasilania obwodu i sprawdzeniu braku napięcia. To podstawa. Czujnik ruchu jest niewielki, ale pracuje w tej samej instalacji co lampa i wyłącznik. Pośpiech przy przepinaniu przewodów kończy się pomyłkami, a czasem uszkodzeniem modułu jeszcze przed pierwszym uruchomieniem.
W puszce i obudowie trzeba zostawić przewody ułożone tak, by nie były dociśnięte do granic możliwości. Luźny zacisk albo naderwana żyła potrafią powodować niestabilne działanie: raz lampa świeci, raz nie reaguje. Przy wymianie starego czujnika na nowy warto porównywać oznaczenia zacisków, a nie tylko pozycję śrub. Różni producenci stosują inne układy obudowy.
Problemy pojawiają się też przy odłączaniu czujnika od istniejącej lampy. Jeśli wcześniej czujnik sterował fazą, a po demontażu lampa ma działać stale, obwód trzeba przeorganizować zgodnie z logiką instalacji. Samo złączenie przypadkowych przewodów nie rozwiązuje sprawy. Czasem po takiej zmianie lampa świeci bez przerwy, a czasem nie działa wcale.
Najczęstsze źródła usterek
- Błędne przypisanie przewodów do zacisków L, N i wyjścia na lampę. To najczęstsza przyczyna braku działania po montażu.
- Niezgodność parametrów czujnika z obciążeniem LED, która powoduje migotanie, żarzenie albo samoczynne przełączenia.
- Montaż w miejscu narażonym na gorące powietrze, ruch roślin, refleksy świetlne lub ciągły ruch w tle.
- Podłączenie dodatkowego odbiornika, takiego jak wentylator czy zasilacz, do wyjścia czujnika bez sprawdzenia dopuszczalnego typu obciążenia.
W codziennej eksploatacji układ z czujnikiem ruchu jest prosty, ale tylko wtedy, gdy zgadzają się trzy rzeczy: poprawne połączenie, zgodność źródła światła z parametrami czujnika i sensowne miejsce montażu. Jeśli jedna z nich zawiedzie, nawet dobra lampa zaczyna działać kapryśnie. I to widać od razu.
Przy pojedynczej żarówce w oprawie ściennej schemat połączenia bywa nieskomplikowany, lecz diabeł tkwi w szczegółach. Oznaczenia zacisków, obecność przewodu neutralnego, rodzaj LED i kierunek ustawienia głowicy mają większe znaczenie niż sama liczba przewodów w puszce. Dobrze podłączony czujnik po prostu robi swoje. Włącza światło wtedy, gdy jest potrzebne, i nie zwraca na siebie uwagi.
